Čelična konstrukcija 4S trgovina
Shenyang Zishenlong Light Steel Colour Plate Co., Ltd. jedan je od najpouzdanijih proizvođača i dobavljača trgovine čeličnih konstrukcija 4s u Kini, također podržava prilagođene usluge. Dobrodošli u trgovinu čeličnih konstrukcija 4s s odobrenjem CE i ISO po niskim cijenama u našoj tvornici.
Čelična konstrukcija 4S Store - Jedan krov, dva svijeta: Premium Showroom Meets Heavy-Duty Radionica
Automobilski 4S salon (prodaja, servis, rezervni dijelovi, anketa) nije jedna zgrada - to su dvije zgrade koje moraju funkcionirati kao jedna. Prednja strana je luksuzni-prodajni prostor koji zahtijeva staklene fasade dvostruke-visine,-rasvjetu-usklađenu s markom i zone-za vozila bez stupova. Stražnja strana je radni industrijski objekt s mostnim dizalicama, dizalima za vozila, servisnim jamama i regalima za teške dijelove. Stavljanje oboje pod jedan krov bez strukturalnog kompromisa je ono gdje većina dobavljača trgovina čeličnih konstrukcija 4S ne uspijeva.
ZSL to rješava na inženjerskoj razini. Svaki autosalon s čeličnom konstrukcijom koji isporučujemo posebno je-dizajniran za ovaj dvostruki-zahtjev identiteta - varijabilni-sekcija H-grede neprimjetno prelaze iz krutih okvira izložbenog prostora na ojačane okvire portala u krilu radionice. Prije nego što se jedna greda izreže, vaš projekt prolazi kroz SAP2000 analizu opterećenja i detaljan je vijak-po-vijak u Tekla 3D BIM-u. Dobivate ovjerene izračune, potpuni model montaže i ISO 9001:2015 sljedivu dokumentaciju o kvaliteti. Bez kompromisa. Nema "riješit ćemo to na licu mjesta."
Ovako bi trebala biti konstruirana montažna zgrada salona automobila - dizajnirana prema standardima vaše marke, proizvedena prema međunarodnim kodeksima i sastavljena u tjednima, a ne mjesecima.
Tri razloga zašto automobilske grupe odabiru ZSL za čelične konstrukcije 4S zastupničke projekte
1. Jedna struktura, dvije inženjerske zone - Nije generička čelična kutija
Većina dobavljača salona automobila s čeličnom konstrukcijom nudi pravokutni okvir portala i naziva ga zastupstvom. Prava čelična konstrukcija 4S trgovine zahtijeva zonski inženjering. Naš strukturni tim dizajnira krilo izložbenog prostora za 35 m stupova-slobodnih raspona s polugama pripremljenim za pune staklene zavjese. Krilo radionice dobiva ojačane stupove s ugrađenim-kranskim nosačima za 5–10 tona mostnih dizalica. Međuspratni dijelovi koriste S350GD kompozitne podove proračunate za velika statička opterećenja regala. Jedna zgrada. Tri konstruktivne zone. Nula kompromisa.
2. Dozvola-Spreman inženjering - SAP2000 + Tekla 3D BIM
Vaša lokalna uprava za izgradnju neće odobriti "standardni dizajn" za komercijalnu automobilsku strukturu s nadzemnim dizalicama, dizalima za vozila i servisnim jamama. ZSL isporučuje strukturalni paket-gotov za podnošenje: SAP2000/ETABS analiza opterećenja, Tekla 3D BIM model vijak-po-vijak, ovjerene proračune formatirane za AISC, Eurocode 3 ili AS/NZS 1170 i predloške sidrenih vijaka za vašu posadu temelja. Tisuće naših zastupničkih zgrada s čeličnom konstrukcijom prošle su pregled dozvola diljem svijeta.
3. 100% vijak-Zajedno sklapanje - nula na-zavarivanju na licu mjesta
Svaki čelični okvir 4S shop koji isporučujemo je CNC-rezan i prethodno-bušen u našoj tvornici. Vaša ekipa za montažu sastavlja s vijcima visoke čvrstoće razreda 10.9-. Bez zavarivanja na terenu znači da nema opasnosti od požara, nema-problema s kvalitetom koji ovise o vremenskim prilikama i nema skupih certificiranih zavarivača na vašem platnom spisku. 3.500 m² integrirane čelične konstrukcije 4S trgovina - izložbeni prostor plus radionica - može postići dovršetak konstrukcije za 42 dana.
Studija slučaja projekta: 3.500 m² Integrirano 4S zastupstvo - Montevideo, Urugvaj
Kad je jednoj južnoameričkoj automobilskoj grupi bio potreban salon automobila s čeličnom konstrukcijom koji kombinira dvo-visoki stakleni salon s-teškim servisnim centrom, odabrali su ZSL.
Projekt je zahtijevao: izložbeni prostor čistog-raspona od 35 m sa zavjesama od poda-do-stropa, mostnu dizalicu od 5-tona u radionici, integrirane servisne jame i polukat konstrukcijskih dijelova - sve pod jednim krovom, sve u skladu s lokalnim propisima o vjetru i seizmici.
Rješenje ZSL-a
1. Potpuni FEA konstrukcije SAP2000 s podacima o opterećenju vjetrom iz Montevidea i lokalnim seizmičkim parametrima - koji stvara ovjereni proračunski paket koji je klijentov lokalni inženjer izravno dostavio na odobrenje.
2. Kompletan Tekla 3D BIM detalj: okviri izložbenog prostora, okviri portala radionice s gredama piste krana, međukatne ploče i spojni nosači fasade - svaki vijak, svaki otvor, svaki položaj sidrenog vijka modeliran prije izrade.
3. Izrada prema ISO 9001:2015 uz Sa2.5 sačmarenje, automatizirano elektrolučno zavarivanje H-presjeka i 100% ultrazvučno ispitivanje spojeva momenta primarnog stupa-na{-gredu.
4. Vruće{1}}pocinčani anti{2}}sustav protiv korozije (veća ili jednaka 85 μm presvlake cinka) za obalno okruženje Montevidea - 50+ godina trajanja-bez održavanja.
Rezultat
| Metrički | Ishod |
|---|---|
| Ukupna površina | 3.500 m² integrirani izložbeni prostor + radionica |
| Strukturni završetak | 42 dana - od prvog stupca do krova |
| Preciznost zavjese | Pogreška nula milimetara - svaki unaprijed-izbušeni nosač fasade savršeno poravnat |
| Odobrenje dozvole | Označite-gotov paket za izračun - odobren bez revizije |
| Za-zavarivanje na gradilištu | Nulti - 100% vijak-skupni sklop |
| Povratne informacije klijenata | "Preciznost ZSL-ovog paketa čelične strukture premašila je naša očekivanja." - G. Ricardo V., direktor razvoja projekta |
Kako ZSL projektira zgradu zastupstva s dvojnim-identitetom 4S
Unaprijed{0}}projektirana čelična konstrukcija autosalona mora pružiti tri radikalno različita okruženja. Naš zonski inženjerski pristup omogućuje ovo:

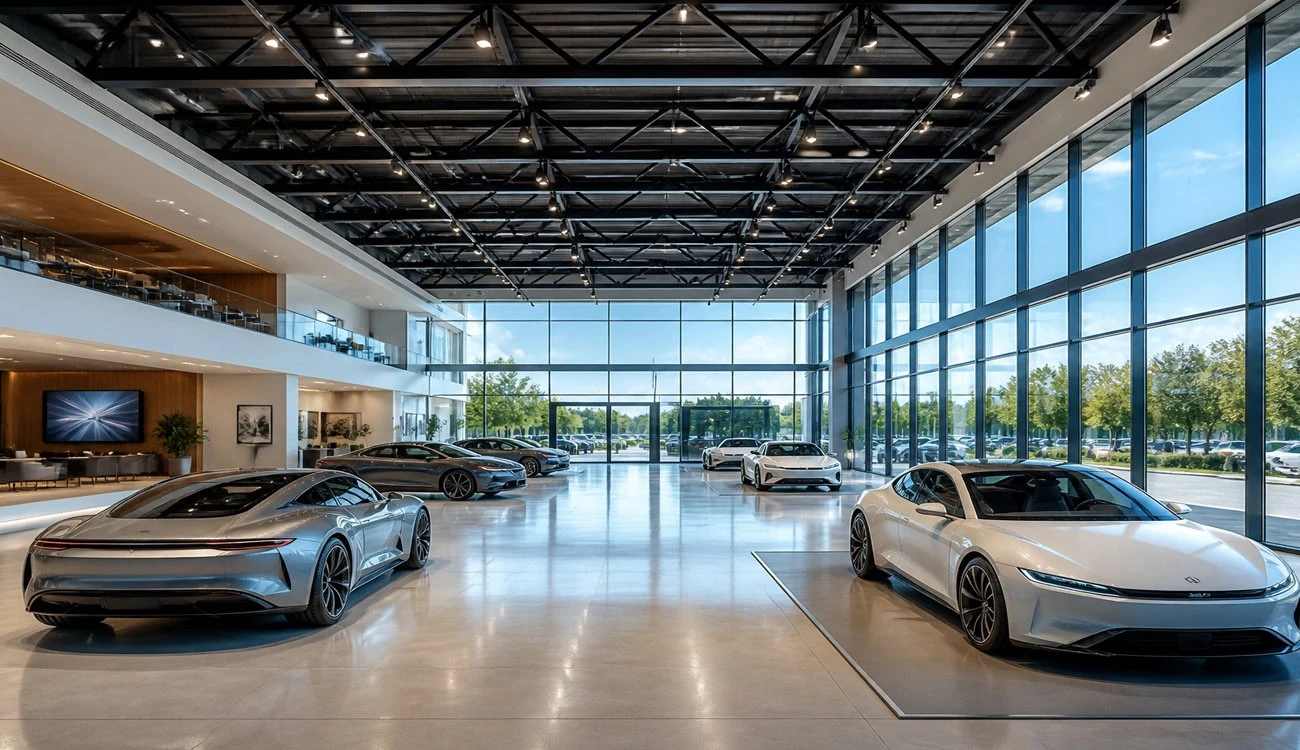

- Zona 1 - The Showroom Wing (prodaja i anketa)
- 25–35m stupca-slobodni čisti rasponi za maksimalnu fleksibilnost prikaza vozila
- Portalni okviri dvostruke-visine s integriranim polugama za pod-do-stropa staklene zavjese
- Prethodno-zavareni nosači za spajanje fasade - vaš izvođač radova za ostakljenje pričvršćuje vijcima izravno na čelični okvir
- Strukturalni proračuni uključuju mrtva opterećenja punog stakla i pritisak vjetra na velikim fasadnim površinama
- Korisnički salon i recepcija integrirani u otvoreni-tlocrt
- Zona 2 - Servisna radionica (Servis)
- Pojačani portalni okviri H-prosjeka s ugrađenim-nosačima grede staze krana
- Unaprijed-projektirana potpora za mostne dizalice od 3 tone do 10 tona
- Izgled poda strukturno izračunat za teška hidraulička dvo-i četvero{2}}stupna dizala za vozila
- Integrirano uokvirivanje servisne jame s predlošcima sidrenih vijaka
- Visok-dizajn slobodnog prostora (obično 6–9 m visine strehe) za podignuta vozila i dijagnostičku opremu
- Izolirana zidna obloga od PU/PIR sendvič panela (veća ili jednaka 75 mm) za toplinsku i akustičnu kontrolu
- Zona 3 - Skladištenje dijelova i administrativni polukat (rezervni dijelovi)
- S350GD+Z275 međukatni pod od kompozitnog čelika
- Izračunato za teška statička opterećenja - police za čelične dijelove, skladištenje guma, police za inventar
- Odvaja rad u bučnim radionicama od tihih administrativnih ureda
- Unaprijed-projektirano stubište i okvir pristupne platforme
- Strukturna tranzicija
Kritični inženjerski izazov je gdje se kruti momentni okvir izložbenog prostora susreće s okvirom industrijskog portala radionice. ZSL dizajnira specijalizirane prijelazne spojeve - dilatacijske detalje i opšivke koordinirane tijekom Tekla 3D modeliranja - osiguravajući potpuno vodonepropusno, hermetičko brtvljenje između staklenih i metalnih zona obloge. Nema curenja. Nema toplinskih mostova. Nema strukturalnog sukoba.
Što dobivate - Steel Structure 4S Store paket
| komponenta | Specifikacija | Zašto je važno |
|---|---|---|
| Primarni strukturni okvir | Zavareni H-presjek, Q355B (ASTM A572 Gr.50 / S355JR) | Ista klasa koja se koristi u-standardnim zastupstvima globalnih automobilskih marki |
| Okviri izložbenog portala | H-grede varijabilnog-presjeka s polugama za zavjese | 25–35m čistih raspona, integrirana staklena fasadna potpora |
| Okviri za portale radionica | Pojačani H-presjek s integracijom nosača dizalice | Spreman za mostne dizalice od 3–10 tona |
| Pod međukatu | S350GD+Z275 pocinčana kompozitna ploča, 0,8–1,2 mm | Trajna oplata izračunata za opterećenja regala za skladištenje dijelova |
| Zidne i krovne obloge | Veći ili jednak 75 mm PU/PIR izoliranim sendvič panelima ili Rockwool vatrootpornim-pločama | Toplinska izolacija + akustična kontrola zone radionice |
| Hardver za povezivanje | Grade 10.9 HSFG vijci, puni set ploča, kemijski sidreni vijci | 100% spoj-zajedno - zavarivanje u nultom polju |
| Anti{0}}korozija | Vruće{0}}pocinčano (veća ili jednaka 85 μm) ili više-slojni epoksi + poliuretan (DFT veća ili jednaka 100 μm) | Zaštita obalnog/vlažnog okoliša, klasa ISO C4/C5 |
| Inženjerska dokumentacija | Izvješće SAP2000/ETABS, Tekla 3D BIM model, priručnik za montažu, predložak sidrenog vijka, MTC-ovi | Kompletan paket za podnošenje dozvola |
Inženjerski proces koji prolazi pregled dozvole
Većina kupaca koji nabavljaju zastupništvo montažnih 4S iz Kine otkrivaju prekasno: "standardni čelični okvir" njihovog dobavljača nema izračun potpore dizalice, nema analizu opterećenja staklene fasade i nema usklađenosti s lokalnim kodeksom. Građevinski odjel to odbija.

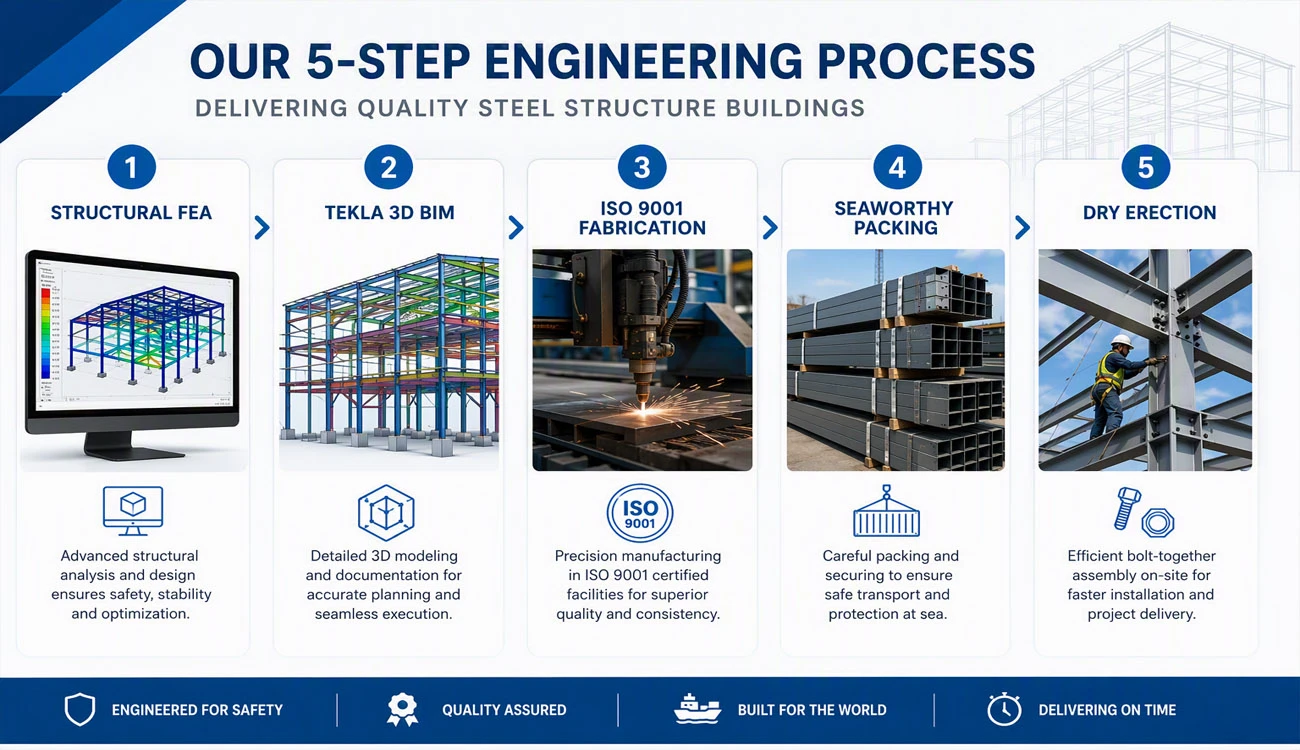

ZSL to sprječava pomoću dokumentiranog tijeka rada u pet-koraka:
Vaša Steel Structure 4S Store Vremenska traka projekta
| Faza | Trajanje | Što se događa |
|---|---|---|
| Specifični FEA za inženjerstvo i-zonu | 5–7 dana | Analiza opterećenja SAP2000/ETABS, strukturno modeliranje tri-zone |
| Tekla 3D BIM detalji | 7-10 dana | Cijeli model s prijelazom iz izložbenog prostora/radionice, nosačima dizalice, spojnicama za fasadu |
| Odobrenje klijenta | 2–3 dana | Vi pregledavate i odobravate 3D model prije izrade |
| ISO 9001 Proizvodnja | 25-35 dana | Zavarivanje profila, CNC bušenje, UT pregled, pjeskarenje, premazivanje |
| Pakiranje i utovar pogodan za plovidbu | 3–5 dana | Prilagođeni sanduk sa sredstvom za sušenje, hardver s oznakom zone- |
| Oceanski prijevoz | Po destinaciji | FOB ili CIF - po vašem izboru |
| Suha montaža na-licu mjesta | ~42 dana (3.500 m²) | 100% vijci-zajedno, bez zavarivanja, montaža-po-zona |
Trgovina čelične konstrukcije 4S u odnosu na tradicionalno zastupništvo od cigle-i-maltera
FAQ
P1: Koliko košta trgovina čelične konstrukcije 4S po kvadratnom metru?
Cijene ovise o rasponu izložbenog prostora, kapacitetu dizalice, međukatu, vrsti fasade i zahtjevima koda odredišta. Kao referenca, tipična trgovina automobilima s integriranom čeličnom konstrukcijom (izložni prostor + radionica, struktura i obloga, FOB) kreće se od približno \\$XX–\\$XX/m². Pošaljite nam svoj sažetak projekta - ukupnu površinu, zahtjeve za dizalicu, broj servisnih polja - i primite detaljnu ponudu u roku od 3 radna dana.
P2: Možete li dizajnirati prema specifičnim standardima zastupstva naše automobilske marke?
Da. Glavne automobilske marke imaju stroge arhitektonske smjernice za svoje 4S zastupničke zgrade - specifične fasadne tretmane, visine stropova izložbenih prostorija, rasporede rasvjete i puteve protoka kupaca. Ove zahtjeve integriramo u projekt konstrukcije. Pošaljite nam priručnik za dizajn zastupstva svoje marke i naš inženjerski tim će preslikati sve zahtjeve na čeličnu konstrukciju 4S okvira trgovine - od razmaka stupova za gramofone za prikaze vozila do strukturne potpore za stupove za označavanje robne marke.
P3: Kako čelična konstrukcija podnosi prijelaz između staklenog izložbenog prostora i izolirane radionice?
Ovo je tehnički najzahtjevniji detalj u bilo kojem salonu automobila s čeličnom konstrukcijom - i gdje većina generičkih dobavljača ne uspijeva. ZSL dizajnira specijalizirani strukturni prijelazni spoj tijekom Tekla 3D modeliranja. Kruti momentni okviri izložbenog prostora povezuju se s okvirima industrijskog portala radionice kroz konstruirane dilatacijske spojeve s koordiniranim opšavima i brtvilima. Rezultat je 100% vodootporan, zrakonepropusni spoj između staklenih i izoliranih metalnih ploča. Nema curenja. Nema toplinskih mostova. Nema koncentracije strukturnog naprezanja.
P4: Može li vaša radionica s čeličnim okvirom 4S podržavati mostne dizalice u servisnom području?
Da - ovo je dizajnirano, nije dodano kasnije. Pojačavamo primarne stupove H-presjeka krila radionice s ugrađenim-nosačima nosača grede staze krana. Standardni raspon podrške je od 3-tona do 10-tona pokretnih mostnih dizalica. Grede uzletno-sletne staze dizalice, granične ploče i krajnji graničnici uključeni su u strukturni paket. Vaš dobavljač dizalica pričvršćuje vijcima izravno na naše unaprijed projektirane nosače.
P5: Je li tijekom sastavljanja čelične konstrukcije 4S store potrebno-zavarivanje na licu mjesta?
Nema - 100% vijaka-zajedno suhog sklopa. Svaki stup, greda, greda, greda i spojna ploča su CNC-rezani i unaprijed-bušeni u našoj ISO 9001:2015 tvornici. Vaša ekipa za montažu koristi samo konstrukcijske vijke i sidrene vijke visoke čvrstoće-razreda 10.9. Zavarivanje u nultom polju znači nulti rizik od požara, nula vremenskih odgoda i nema potrebe za-certificiranim zavarivačima na licu mjesta. Ovo je standard u svakoj trgovini čelične konstrukcije 4S koju isporučujemo.
P6: Kako štitite čeličnu konstrukciju od korozije na obalnim ili tropskim mjestima?
Dva provjerena rješenja, odabrana na temelju okruženja vaše lokacije: (1) Vruće{1}}pocinčavanje (prevlaka cinka veća od ili jednaka 85 μm) za sav primarni i sekundarni čelik - pruža žrtvovanu barijeru s 50+ godišnjim održavanjem-besplatnim životnim vijekom, idealno za projekte salona automobila s obalnim čeličnim konstrukcijama. (2) Morski-razredni više{9}}slojni epoksi cink-osnovni premaz + sustav poliuretanskog završnog premaza (DFT veći od ili jednak 100μm) sa Sa2.5 sačmom-pripremom površine pjeskarenom - ekstremnom otpornošću na slani sprej i UV zračenje, ISO C4/C5 industrijska klasa. Preporučamo pravi sustav tijekom projektiranja na temelju udaljenosti vaše lokacije od obale i lokalnih podataka o vlažnosti.
P7: Jeste li trgovačko poduzeće ili izravni proizvođač trgovine čeličnih konstrukcija 4S?
Izravni proizvođač. Shenyang Zishenlong Light Steel Color Plate Co., Ltd. posjeduje i upravlja proizvodnim pogonom. Radite izravno s našim-inženjerskim timom za konstrukcije, našim odjelom za kontrolu kvalitete i našim logističkim odjelom. CE certifikat i ISO 9001:2015 izravno posjeduje naš proizvodni entitet. Nema trgovačkih posrednika. Nema slojeva označavanja. Nema komunikacijskih praznina između prodaje i inženjeringa.
P8: Mogu li posjetiti vašu tvornicu i vidjeti dovršeni projekt čelične konstrukcije 4S trgovine?
Apsolutno. Posjetite naš ISO 9001:2015-certificirani pogon u Shenyangu, Kina - prošećite linijom za zavarivanje H-presjeka, pregledajte našu stanicu za ultrazvučno ispitivanje, pregledajte dovršene okvire koji čekaju isporuku. Također možemo organizirati video obilazak našeg projekta zastupstva 4S u Montevideu, Urugvaj, tako da možete vidjeti gotov proizvod u radu. Video pozivi s našim inženjerskim timom mogu se organizirati kako bi se izravno razgovaralo o vašim specifičnim projektnim zahtjevima.
P9: Trebam montažnu zgradu za trgovinu automobilima iz Kine - isporučujete li i obloge, vrata i MEP?
Naš glavni opseg je konstrukcijski čelični okvir, krovna i zidna obloga (izolirani sendvič paneli), međukatni podovi, sustavi potpore dizalica i sva inženjerska dokumentacija. Za sekcijska vrata, sustave staklenih zavjesa, HVAC, električnu opremu i opremanje-automobilskih salona, preporučujemo vašim lokalnim specijaliziranim izvođačima - korištenje naših unaprijed-konstruiranih fasadnih nosača, unaprijed-dizajniranih MEP mrežnih otvora i koordiniranih prijelaznih detalja. Također možemo isporučiti pakete obloga na zahtjev. Recite nam svoj puni opseg i mi ćemo ga predložiti u skladu s tim.
Započnite svoj projekt trgovine čelične konstrukcije 4S
Pošaljite nam svoj sažetak projekta - lokaciju lokacije, ukupnu površinu, broj servisnih odjeljaka, zahtjeve za dizalice i sve standarde zastupstva robne marke - i primite:
- Preliminarni strukturni plan prostornog uređenja u roku od 3 radna dana
- Detaljna ponuda s analizom tonaže čelika po zonama
- Uzorak SAP2000 obračunskog izvješća iz zastupničkog projekta Montevideo 4S
